Línia de costura de selló SH300 amb 8 estacions
El sistema de costura de selló Stitchhero SH300 és pioner en el control de la transmissió sense eix a la Xina, utilitzant eixos electrònics en lloc de mecànics. Aquest enfocament innovador respon a les necessitats urgents d'enquadernació dels usuaris moderns, oferint opcions de producció ràpides i eficients per als materials impresos tradicionals.
- Lliurament ràpid
- Garantia de qualitat
- Atenció al client 24/7
Introducció al producte
|
Línia de costura de selló SH300 amb 8 estacions
El sistema de costura de selló Stitchhero SH300 introdueix un control de transmissió sense eix pioner a la Xina, utilitzant eixos electrònics per substituir els mecànics. Aquesta innovació respon a les necessitats urgents d'enquadernació dels usuaris moderns, oferint opcions de producció ràpides i eficients per a materials d'impressió tradicionals. La línia de costura de cadira SH300 consta de diverses màquines individuals: la unitat de costura DY480, la unitat de costura plegable ZYDY480, la unitat de costura de cadira DQ12, la unitat de retallament de llibres a tres cares QSD12, el transportador lineal SZQ480 i la caixa de control elèctric SH300.
Característiques clau: - Funcionament fàcil d'utilitzar facilitat per una gran pantalla tàctil SIMENS amb icones intuïtives.
|
|
Especificacions |
|||
|
Model |
Stitchhero SH300 |
||
|
Màx.full sense retallarmida |
Pàgina única: 480 x 320 mm ; Pàgines dobles: 480 x 320 mm |
||
|
Min. mida d'enquadernació |
Pàgina única:158 x 110 mm; Pàgines dobles: 206x110 mm |
||
|
Màx.mida del full retallat |
Pàgina única: 475 x 300 mm; Pàgines dobles: 2x234x300mm |
||
|
Min.mida del full retallat |
Pàgina única: 148 x 105 mm; Pàgines dobles: 2x95x105mm |
||
|
Màx. gruix del llibre |
10 mm |
||
|
Min. distància central de dos cargols |
45 mm |
||
|
El cable utilitzat |
25# |
||
|
Màx. velocitat mecànica |
10000c/h |
||
|
Font d'alimentació |
Motor principal: 15 KW, bomba de buit 4KWx2; 3 fases 380 V, 50 Hz |
||
|
Subministrament d'aire |
0,8Mpa, 1,2m³/min, 11Kw |
||
|
Pes |
7 tones |
||
|
Dimensió de la màquina |
10160 x 4750 x 1650 mm |
||
Opcions
1. Unitat de codi de barres
2. Dos alimentadors rotatius addicionals
3. Cada capçal de costura Hohner M45/6 addicional
|
|
Vuitrotatiu fEdedes Tots els alimentadors són mòbils i es poden inclinar cap enrere per alimentar-los amb la mà, permetent la costura de signatures especials. Mida mínima de la signatura: 138x105 mm Mida màxima de la signatura: 475x300 mm Les signatures amb voltes de foli baix/alt o voltes en diversos formats es poden obrir amb pinces o ventoses. Els indicadors d'alimentació i la quantitat d'aire són fàcilment ajustables.
|
|
|
A alimentador de carpeta de coberta fiable Una vegada que la coberta s'anota al llarg d'una línia predeterminada, es plega en conseqüència i s'alimenta al següent bloc de llibres ben recollit. Posteriorment, el llibre ben recollit es transporta a l'estació de costura de selló. |
|
|
Una estació de pantalla tàctil (Siemens). Equipada amb una interfície intuïtiva basada en icones, l'estació de pantalla tàctil permet un seguiment fàcil del producte, diagnòstic d'errors i control de qualitat.
|
|
|

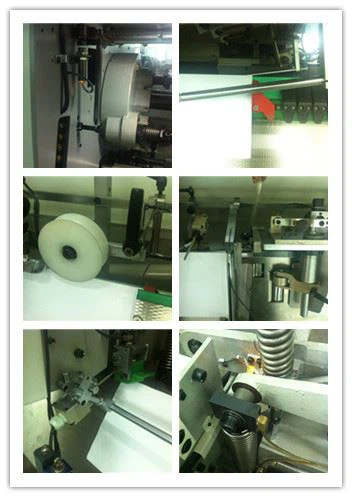

Una unitat de costura La unitat de costura de Rose compta amb dos capçals de costura Hohner M45/6 reconeguts per la seva precisió i fiabilitat. Aquests capçals poden cosir eficaçment materials de fins a 5 mm de gruix, garantint la versatilitat per a diversos requisits. La unitat pot gestionar perfectament formats de costura petits que comencen des de 138 * 105 mm fins a formats més grans fins a 470 * 310 mm, assegurant resultats de costura perfectes en una àmplia gamma de mides. A més, s'inclouen dos plats de filferro per a més comoditat i eficiència. |
|
|
A sèrie de dispositius de detecció per controlar la qualitat del llibre acabat 1. Sense dispositiu de detecció de signatures i embussos (principal)
|
|
|
Una porta de rebuig per defectuósSignatures |
|
|
A unitat de tall de tres ganivets La unitat de tall de tres ganivets T460 és fonamental per garantir l'aparença i la qualitat dels llibres completats. Amb rodes manuals amb indicadors de posició, ofereix una configuració ràpida i senzilla. Cada llibre sense retallar se sotmet a una transferència suau i un posicionament precís, assegurant un retall precís. El procés comença amb el ganivet de tall frontal seguit de retallar el cap i el peu. Especificacions: - Mida mínima del llibre sense retallar (amplada x alçada): 138x105 mm |
|
|
A stremunitat de lliurament Una unitat de lliurament de flux assegura que els llibres cosits retallats amb precisió es transfereixen sense problemes a l'estació de recollida de bons llibres de flux. Aquí, els llibres es poden agrupar segons la quantitat requerida per a cada grup, garantint una organització eficient.
|
|
|
Un compressor d'aire Hitachi
|
|
|

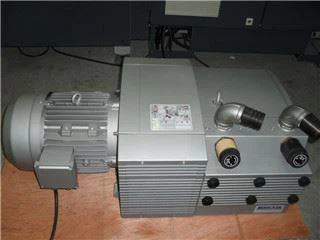

DosBomba de buit BECKERs
|
*El disseny i les especificacions de la màquina poden patir modificacions sense previ avís.
El procés de treball és el següent:
1. Les signatures plegades s'apilen a les posicions de reunió.
2. La bomba d'aire subministra aire.
3. La unitat de recollida transfereix automàticament les signatures a la cadena de transport de llibres segons l'ordre de la pàgina.
4. La cadena de transport del llibre transfereix les signatures a la unitat de costura. Simultàniament, cada signatura es sotmet a inspeccions separades pàgina per pàgina mitjançant inspeccions de cèl·lules fotogràfiques, deflectives i de mesura de gruix.
5. Els llibres sense cosir amb fuites de signatura o excedents es traslladen a la cinta transportadora de residus, mentre que els llibres cosits passen a la unitat de retallada.
6. Els llibres retallats se sotmeten a un retall de vores a la unitat de retall i es registren mitjançant guies en dos passos.
7. Els llibres retallats es lliuren en funció de la quantitat de separació de llibres establert.
