Màquina de troqueladora automàtica A1 amb obturació

AutomàticFlat-litDés a dirCuttingMmàquina amb Blanking Stripping





 Introducció a la màquina:

AEM-1050Q és la màquina automàtica de tall de troqueles de mida A1 amb tallat i desmuntatge, mida màxima de full de 1050 × 750 mm. La màquina pot tallar fulls de paper de 0,1-4 mm, fulls de plàstic de 0,2-1 mm.



Força de la màquina:

Seguretat, estalvi d'energia, eficient



1. La màquina és impulsada pel motor principal Taiwan TECO amb inversor Panasonic; El funcionament de la màquina completa està controlat pel sistema de control centralitzat PLC que pot examinar automàticament l'estat de treball i provar un estat inusual, així com registrar les condicions de treball. D'acord amb l'estàndard de seguretat europeu, dissenyem raonablement per fer que la combinació perfecta d'operabilitat i seguretat.



2. El sistema d'alarma avançat d'engegada recordarà a l'operador que abandoni la zona insegura. Detecció automàtica de tot el procés

si funciona malament, no-paper o paper enganxat, l'embragatge pneumàtic es separarà i s'aturarà automàticament, cosa que redueix el malbaratament de paper i protegeix el personal i l'equip.



3. Elaborardispositiu-preempaquetatidispositius d'alimentació i lliurament de paper sense-stopreduir el temps d'apilament, millorar l'eficiència de la màquina i augmentar els seus ingressos.



4. SeleccionatElectricitat europea, japonesa, taiwanesai els components pneumàtics milloren l'estabilitat de la màquina i redueixen la freqüència d'inanimació.



5. El bastidor principal i la base adopten grafit esferoidal d'alta resistènciaferro QT500-7que es processa amb precisió pel centre de control numèric, garanteix que la màquina funcioni de manera estable durant molt de temps quan es porta200T gran pressió. Els nuclis de la màquina de premsa de platina, com ara el cigonyal, l'engranatge de cuc, etc., són tots d'acer d'aliatge d'alta classe-importat, que es processen mitjançant trempat i temperat a alta temperatura amb una llarga vida útil.



6. El sistema de lubricació de les peces centrals està equipat amb un dispositiu de visualització de la pressió d'oli i un dispositiu alarmant per a la pressió insuficient d'oli i aire.



7. Subministreu-a llarg termini i completformació tècnicaaixí com promptemanteniment gratuït durant un any, garanteix que els nostres clients puguin dominar completament la tecnologia de producció dels nostres equips. La nostra màquina té un disseny perfecte, instal·lació precisa, alta estabilitat, alta seguretat i baix soroll.



Especificació:

Model de màquina	Màquina de tall automàtic de troquelats AEM-1050Q
Configuració de la màquina	Secció d'alimentació	√
	Secció de Troquelat	√
	Placa calefactora	OPCIONAL
	Secció de stripping i blanqueig	√
	Secció de lliurament de fulls	√
Màx. Mida del full	1050×750 mm
Min. Mida del full	400×370 mm
Màx. Mida de tall-de troquel	1040×730 mm
Mida de la persecució interior	1144×760 mm
Mida de la placa de troquelat	1080×738 mm
Alçada de la pila d'alimentació	1550 mm
Alçada de la pila de lliurament	1400 mm
Alçada de la regla de tall	23,8 mm
Gruix de la placa de tall	5 mm (3+2 o 4+1 és opcional)
Gamma d'estocs	Cartró: 0,1-2 mm
	Paper corrugat: <4 mm
	Full de plàstic: 0,2-1 mm (la placa de calefacció és opcional)
Precisió de tall-de matriu	Menor o igual a ±0,1 mm
Màx. Pressió de tall-de matriu	320 T
Màx. Velocitat de la màquina	7500 S/H
Marge mínim de pinça	7 mm
Subministrament d'aire	0,6-0,7Mpa, 0,36 m³/min
Requisit d'energia	3 fases 380V 50HZ
Potència del motor principal	11 kw
Potència de la zona de calefacció (si es tracta de tall de plàstic, opcional)	24 KW (12 zones de calefacció, cada zona és de 2kw)
Potència total (sense calefacció)	17,8 kW



Capçal alimentador de precisió de tecnologia europea per a cartró i paper ondulat. Quatre aspiracions i quatre alimentacions, l'angle de succió es pot ajustar segons la deformació del paper.

Regulació lateral-pull-tirada de doble propòsit-. Detector electromecànic de doble xapa. La taula d'alimentació de paper principal es canvia sense aturar la màquina. Corró de transport de paper de poliuretà súper resistent al desgast-.

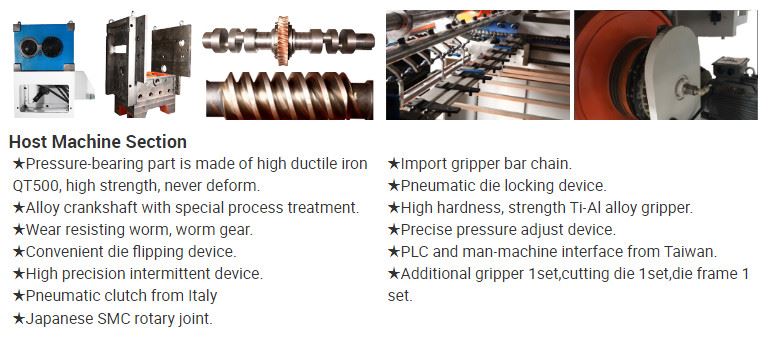

Les peces del coixinet de pressió-són de ferro dúctil-d'alta resistència QT500, que té una gran resistència i mai es deforma. Cigonyal d'acer aliat tractat amb un procés especial.

Engranatge i cuc súper resistents al desgast-.

Sistema de lubricació d'oli de circulació de la bomba d'oli d'alta pressió-Taiwan. Mecanisme intermitent d'alta-precisió. Junta rotativa Japan SMC. Mecanisme de regulació de pressió de precisió.

Dispositiu automàtic d'arranjament del paper, dispositiu de bufat d'aire de dues vies-per al lliurament per garantir que el paper gruixut i prim es pugui lliurar de manera ordenada. La secció de lliurament està equipada amb un tauler de control per a un funcionament més fàcil d'utilitzar-. Lliurament de paper fotoelèctric per garantir un lliurament net. Sistema de control automàtic d'elevació per a taula de lliurament. Equipat amb un dispositiu de lliurament continu-.
