Fàbrica de màquina de fabricació de plaques VLF CTP de gran format

Fàbrica de màquina de fabricació de plaques CTP VLF de gran format T1600



Aplicació


EcooGraphix és la fàbrica OEM professional a la Xina des de fa uns 20 anys. Podem proporcionar màquines CTP de tots els formats, processadors CTP, plaques d'impressió CTP, densitòmetres, etc., amb una garantia de per vida. Així, els clients no es preocuparan pel servei postvenda.



Amb més de 600 unitats d'equips CTP i clients de plaques a més de 70 països del món, les màquines i plaques CTP segueixen sent la família de productes bàsic d'EcooGraphix. Oferim la màxima qualitat, la família més completa i un servei ininterromput-7X24 hores arreu del món. Els nostres clients i socis distribuïdors es troben entre els noms més prestigiosos. Al mateix temps, tenim la família de plaques de qualitat més completa de la indústria, tèrmica, ctcp, violeta, tèrmica sense procés, ctcp sense procés, plaques digitals Flexo 1,14, 1,7, 2,84 mm i etc.



Sobretot, oferim de manera única CTP als nostres clients de màquines CTPprograma de garantia de per vidaconjuntament amb els nostres plats. Aquest programa continua rebent una gran acceptació al mercat.

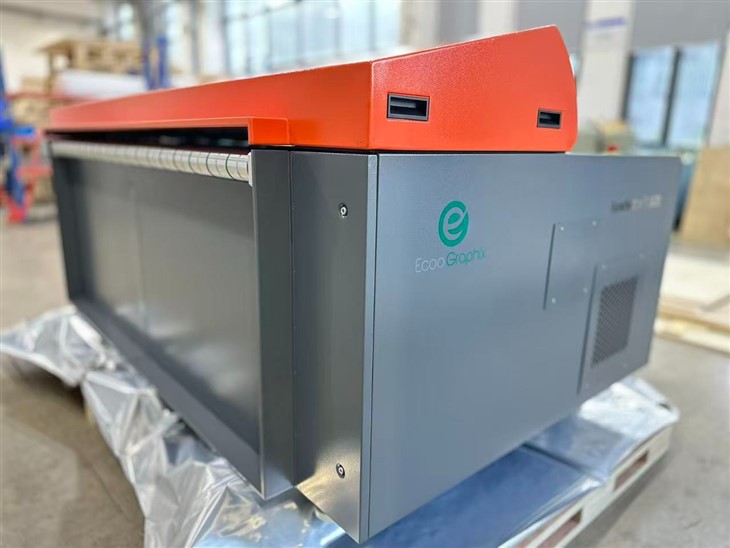

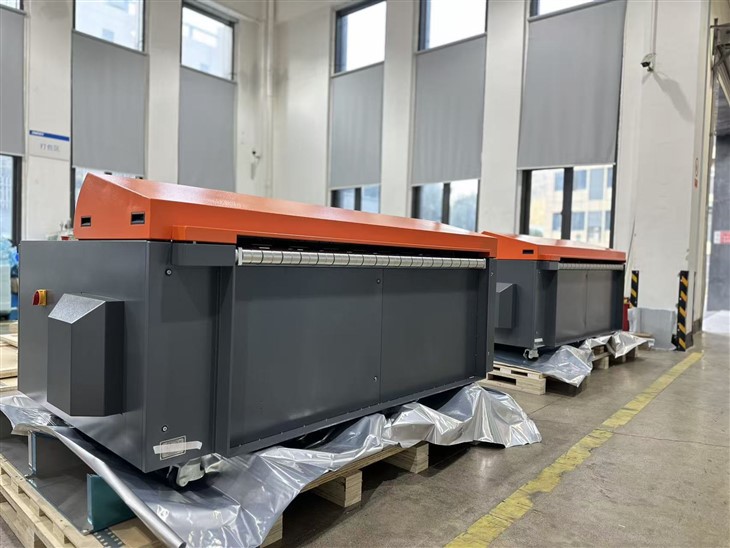

Les sèries T1600 són CTP de format molt gran de mides A0 o B0 per a productes d'impressió offset com ara pòsters, gràfics de paret, llibres, cartrons, etc.





Model	T-1600QM
Mètode d'exposició	Tambor extern
Sistema d'Imatge	làser de 825 nm
Velocitat de sortida	22 plats/hora
	1630 mm x 1325 mm / 2400 ppp
Mides de la placa	Max.1680mm x1350mm; Mín.. 650mm x 550 mm
Mida d'exposició	Màx.. 1680mm x 1336 mm
Tipus de suport	Placa CTP tèrmica positiva/negativa o placa no química
Gruix de la placa	0,15 mm a 0,30 mm o 0 27 mm t 0,40 mm (alternativa)
Resolució	Estàndard: resolucions duals 2400 ppp i 1200 ppp o opcionals 2540 ppp i 1270 ppp. Opció variable d'alta resolució: màxim fins a 10.800 ppp en direcció d'escaneig ràpid. 12800DPI disponible segons el requisit
Repetibilitat	± 0,01 mm (exposició contínua 4 vegades o més a la mateixa placa amb una temperatura de 23 graus i una humitat del 60%)
Interfície	Fibra òptica
Càrrega de plaques	semiautomàtic (sistema de càrrega automàtica alternatiu)
Pes net	1800 kg
Mida de la màquina (AxLxA) mm	2400x1430x1110
Font d'alimentació	3 fases 380 V, consum d'energia (valor màxim): 5,5 kW
Operació Env ronment	temperatura recomanada: 21-25 graus; temperatura permesa: 15-30 graus, humitat:<70%RH

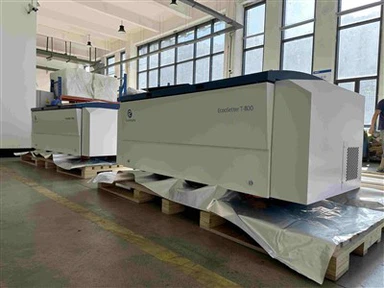

EcooSetterT-800 SèrieCTP tèrmicMàquina

Model: EcooSetter T-800 F/S/E

Longitud d'ona làser: 830 nm, mida màxima de la placa: 1.163 × 940 mm



ECOOSETTER T-800 AEspecificacions de la sèrie Thermal CTP
Model	T-800F	T-800S	T-800E
Mètode d'exposició	Tambor extern
Díodes d'imatge	64 canals	48 canals	32 canals
	Díode làser discret de 830 nm
Rendiment	28 plats/hora	22 plats/hora	16 plats/hora
	1030 mm x 800 mm, 2400 ppp
Mides de la placa	Màx.. 1,163×940 mm, Mín.{. 300×400 mm
Tipus de suport	Placa tèrmica CTP de 830 nm, placa sense procés químic no
Gruix de la placa	0,14 mm a 0,30 mm
Resolució	2400 ppp (1200 ppp opcional)
Repetibilitat	± 5 μm (exposició contínua durant 4 vegades o més a la mateixa placa amb una temperatura de 23 graus i una humitat del 60%)
Interfície	USB 2.0
Càrrega de plaques	Automàtic
Pes net	1200KGS
Mida de la màquina	2.127×1.610×1.058 mm (L×W×H)
Font d'alimentació	monofàsica: 220 AC,+ 6%,- 10%, consum d'energia: 4KW
Funcionament Medi ambient	recomanat: 21-25 graus, màxim 18-26 graus, humitat: 40-70%



Model: EcooSetter T-800(F/S/E)XA

Vàlvula làser 256CH, velocitat: 55/45/35 PPH

ECOOSETTER T-800XAEspecificacions de la sèrie Thermal CTP
Model	T-800FXA	T-800SXA	T-800EXA
Mètode d'exposició	Tambor extern
Capçal làser d'imatge	Vàlvula làser de 256 canals
Velocitat de rendiment	55 plats/hora	45 plats/hora	35 plats/hora
	1030 mm x 800 mm, 2400 ppp
Mides de la placa	Màx.. 1,163×940 mm, Mín.{. 300×400 mm
Tipus de suport	Placa tèrmica CTP de 830 nm, placa sense procés químic no
Gruix de la placa	0,14 mm a 0,30 mm
Resolució	2400 ppp (2540 ppp, 1200 ppp opcional)
Repetibilitat	± 5 μm (exposició contínua durant 4 vegades o més a la mateixa placa amb una temperatura de 23 graus i una humitat del 60%)
Interfície	USB 2.0
Càrrega de plaques	Automàtic
Pes net	1200KGS
Mida de la màquina	2.127×1.610×1.058 mm (L×W×H)
Font d'alimentació	monofàsica: 220 AC,+ 6%,- 10%, consum d'energia: 4KW
Funcionament Medi ambient	recomanat: 21-25 graus, màxim 18-26 graus, humitat: 40-70%











El comprador s'ha de preparar abans de la instal·lació:



1. El client ha de preparar eines:

Carretó elevador i conductor: per descarregar la màquina, la forquilla del camió ha de tenir una capacitat de 1,5 tones o més, un braç de 1,2 m o més;



2. Entorn de treball CTP:

Temperatura: 15 graus -30 graus (es recomana un aparell d'aire condicionat)

Humitat: RH10%-70%, sense condensació

Atmosfera: Sense fum, Sense gasos corrosius, Cendres<0.1mg/M3.

Il·luminació: Il·luminació natural, sense llum solar directa

Pis: El terra ha de suportar una pressió de 500 kg/m2. Terra anti-estàtic o terra enrajolat.

Ventilació: ventilació natural

Termòmetre i higròmetre(tipus punter o digital) s'ha de mantenir al centre de l'habitació.



3. Font d'alimentació:

Sèrie CTP Ecoosetter: monofàsica, posada a terra independentment, menys de 3Ω; 50/60Hz, 4KVA.

Es requereix una unitat d'alimentació ininterrompuda (UPS) en línia i la bateria hauria de poder mantenir almenys 5 minuts sola.



4. El client d'altres equips ha de preparar:

Ordinador: es requereix un ordinador per controlar el CTP. Configuració: I3 o superior, 500G o superior, Windows 7/8/10, sistema operatiu anglès (EUA);

Aire: aire separat-compressor o aire central. Major o igual a 0,8Mpa, superior o igual a 175L/min. Si el compressor d'aire-separat, el dipòsit d'aire ha de ser superior o igual a 30 L.

Processador

Placa i productes químics

Eines de mesura de punts de placa(Replaca o placa IC)



5. Flux de treball

RIP: el client hauria de tenir un flux de treball per generar un fitxer tiff d'1-bit-. Ecoosetter CTP té un programa per rebre fitxers tiff d'1 bit.

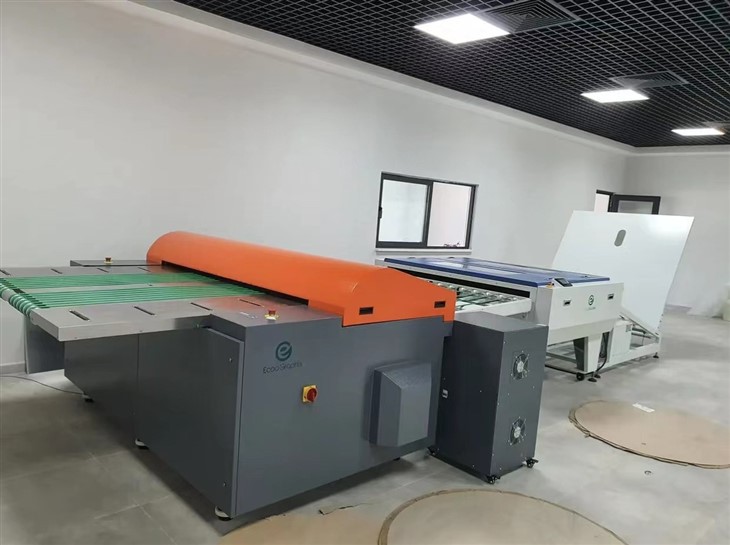

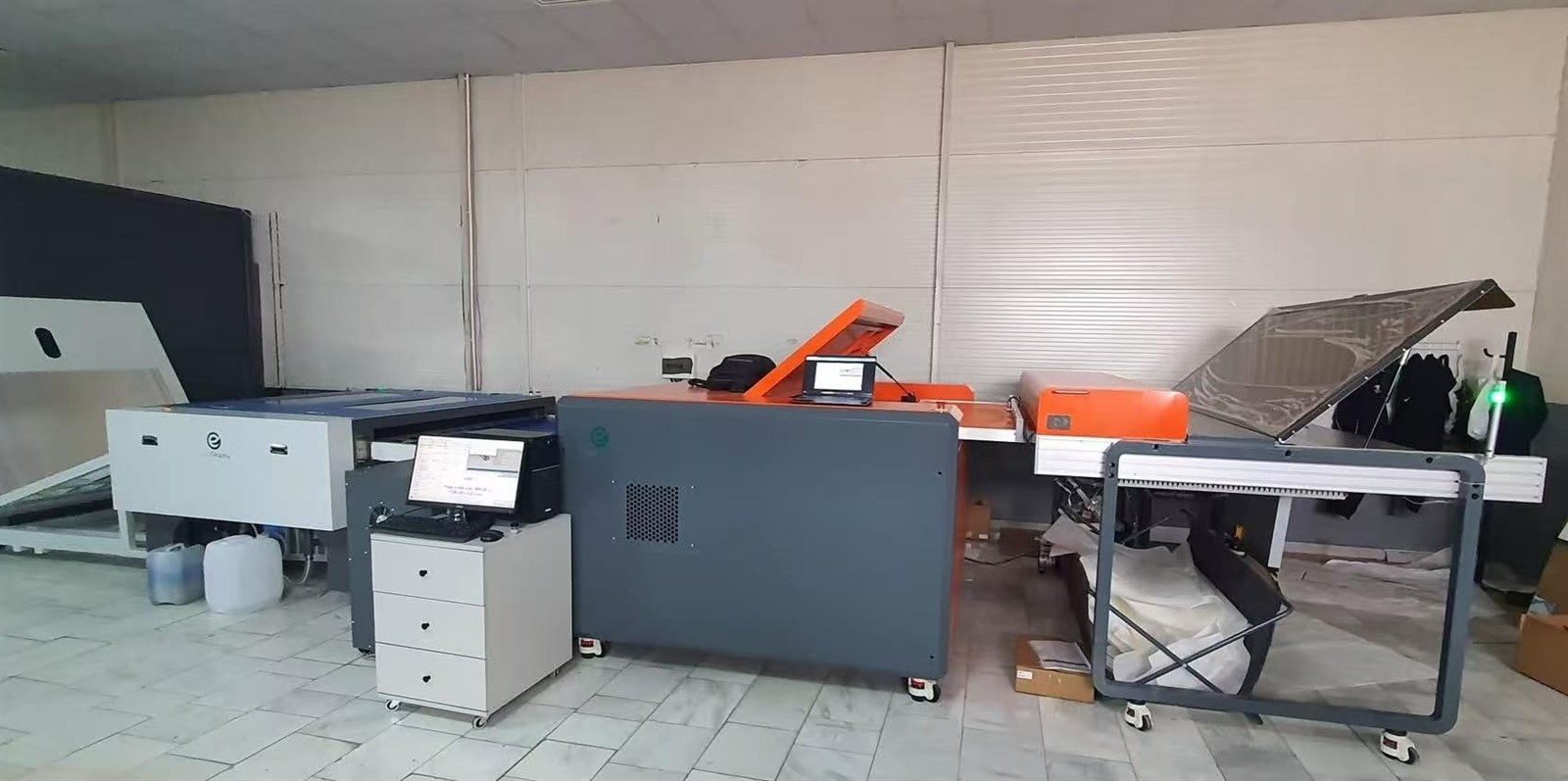

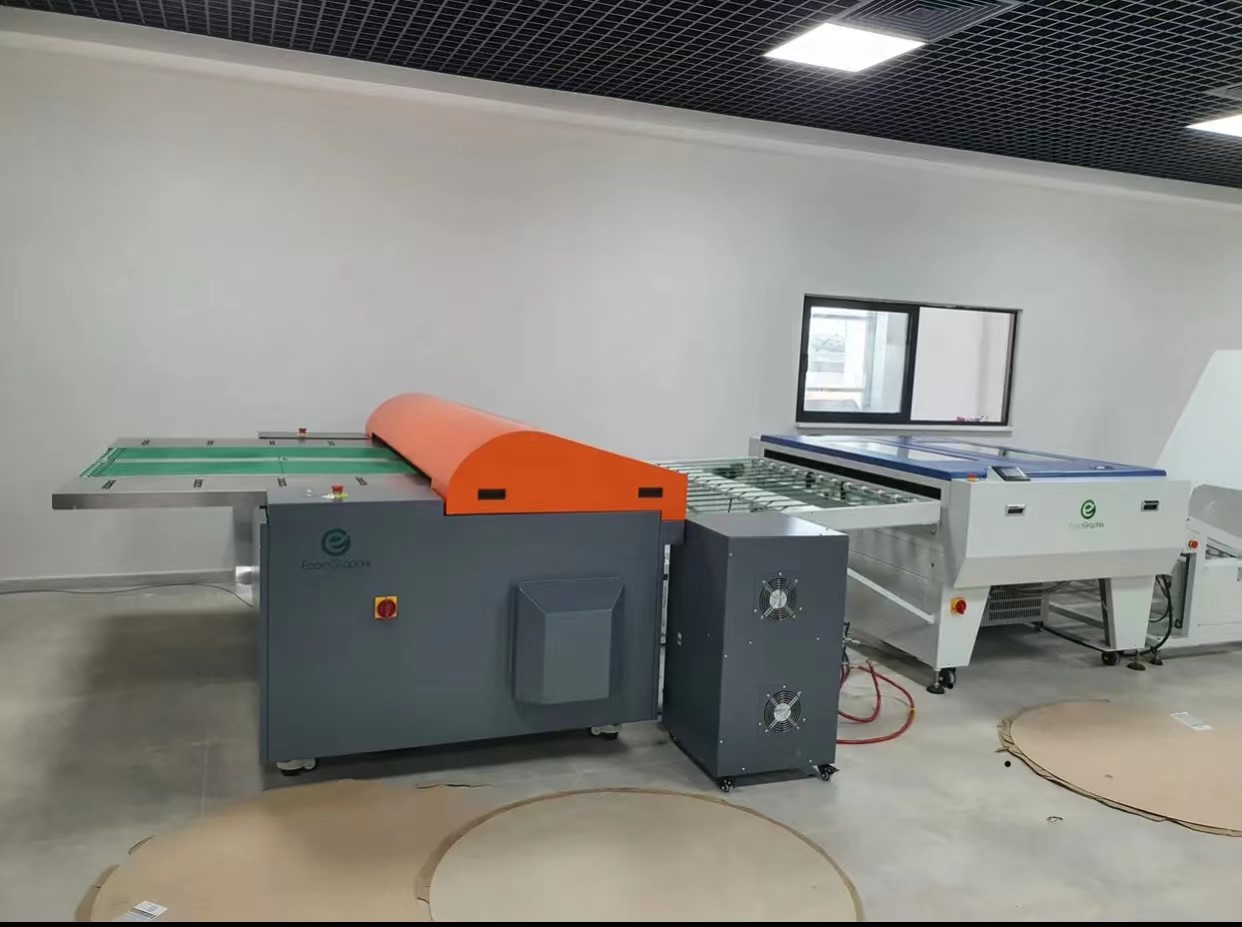

Casos d'instal·laciódel sistema EcooGraphix CTP
