Sèrie Ecoosetter T 800A

Aplicació

Les sèries ECOOSetter són màquines CTP en línia automàtiques, que es poden connectar amb Autoloader, Bridge i Processador.

T800 A CTP tèrmica de la sèrie són per a la mida del paper A1 o B1, mida màxima de la placa: 1.163 × 940mm, amb la velocitat de sortida de 16 a 55 plaques per hora.





EcoosetterT-800 ASèrieEn líniaCTP tèrmicMàquina

Model: ecoosetter t -800 a f/s/e

Longitud d'ona làser: 830nm, mida de placa màxima: 1.163 × 940mm



EcooTeler T-800 ASèrie Especificacions de CTP tèrmica
Model	T-800FA	T-800SA	T-800EA
Mètode exposant	Tambor extern
Diodes d'imatge	64- canal	48- canal	32- canal
	Diode làser discret de 830nm
Rendiment	28 plaques/hora	22 plaques/hora	16 plaques/hora
	1030mm x 800mm, 2400dpi
Mides de la placa	Màxim. 1.163 × 940mm, min. 300 × 400mm
Tipus de suport	Placa tèrmica de 830 nm, placa sense procés químic
Gruix de la placa	{{0}}. 14mm a 0,30 mm
Resolució	2400dpi (1200dpi opcional)
Repetibilitat	± 5 μm (exposició contínua durant 4 vegades o superior a la mateixa placa amb una temperatura de 23 graus i una humitat del 60%)
Interfície	USB 2. 0
Carregant placa	Automàtic
Pes net	1200kgs
Mida de la màquina	2.127 × 1.610 × 1.058 mm (L × W × H)
Alimentació	Fase única: 220AC, + 6%, - 10%, consum d'energia: 4KW
Operació Entorn	Recomanat: 21-25 grau, max. 18-26 grau, humitat: 40-70%





Model: ecoosetter t -800 (f/s/e) xa

Vàlvula làser de 256ch, velocitat: 55/45/35 pph

EcooTeler T-800XASèrie Especificacions de CTP tèrmica
Model	T-800 fxA	T-800 sxA	T-800 exA
Mètode exposant	Tambor extern
Cap de làser d’imatge	256 channels Vàlvula làser
Velocitat de rendiment	55 plaques/hora	45 plaques/hora	35 plaques/hora
	1030mm x 800mm, 2400dpi
Mides de la placa	Màxim. 1.163 × 940mm, min. 300 × 400mm
Tipus de suport	Placa tèrmica de 830 nm, placa sense procés químic
Gruix de la placa	{{0}}. 14mm a 0,30 mm
Resolució	2400dpi (2540dpi, 1200dpi opcional)
Repetibilitat	± 5 μm (exposició contínua durant 4 vegades o superior a la mateixa placa amb una temperatura de 23 graus i una humitat del 60%)
Interfície	USB 2. 0
Carregant placa	Automàtic
Pes net	1200kgs
Mida de la màquina	2.127 × 1.610 × 1.058 mm (L × W × H)
Alimentació	Fase única: 220AC, + 6%, - 10%, consum d'energia: 4KW
Operació Entorn	Recomanat: 21-25 grau, max. 18-26 grau, humitat: 40-70%











El comprador ha de preparar -se abans de la instal·lació:



1. El client ha de preparar eines:

Camió elevador i conductor: per descarregar la màquina, la forquilla del camió ha de tenir una capacitat de 1,5 tones o superior, 1,2 m o braç més llarg;



2. CTP entorn de treball:

Temperatura: 15 graus -30 grau (es recomana un aire condicionat)

Humitat: Rh10%-70%, no condensant

Atmosfera: Sense fum, sense gasos corrosius, cendra<0.1mg/M3.

Il·luminació: Il·luminació natural, sense llum directa del sol

Pis: El sòl ha de suportar la pressió de 500kg/m2. Terra antiestàtica o terra de rajola.

Ventilació: ventilació natural

Termòmetre i higròmetre(Tipus de punter o tipus digital) s’ha de conservar al centre de l’habitació.



3. Font elèctrica:

Sèrie Ecoosetter CTP: fase única, fonamentada de manera independent, inferior a 3Ω; 50/60Hz, 4KVA.

Es requereix una unitat d’alimentació ininterrompuda en línia (UPS) i la bateria hauria de poder sostenir almenys 5 minuts sola.



4. Altres equips del client ha de preparar:

Ordinador: Cal un ordinador per controlar el CTP. Configuració: i3 o superior, 500g o superior, Windows 7/8/10, Sistema d’operació en anglès (EUA);

Aire: Compressor d’aire separat o aire central. Més gran o igual a 0. 8mpa, superior o igual a 175L/min. Si es separa el compressor d'aire, el dipòsit d'aire ha de ser superior o igual a 30L.

Processador

Placa i productes químics

Eines de mesura de plaques de placa(Placa de replicació o IC)



5. Flux de treball

Esquinçar: El client hauria de tenir un flux de treball per generar 1- fitxer de bit-tiff. ECOOSetter CTP té un programa per rebre 1- fitxer Bit-Tiff.

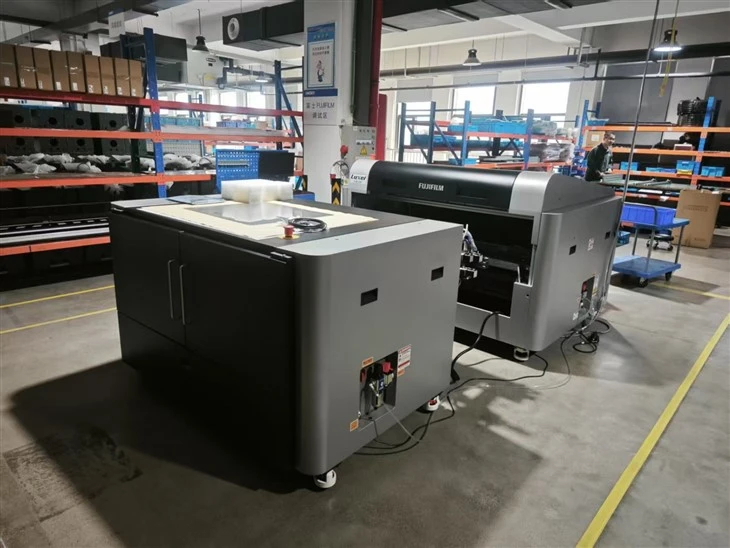

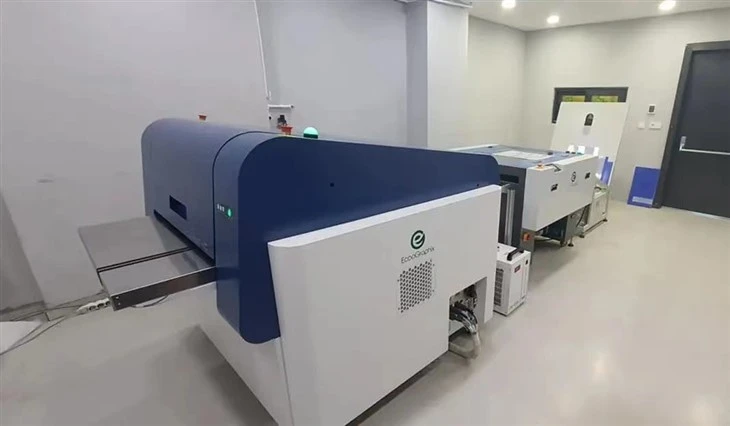

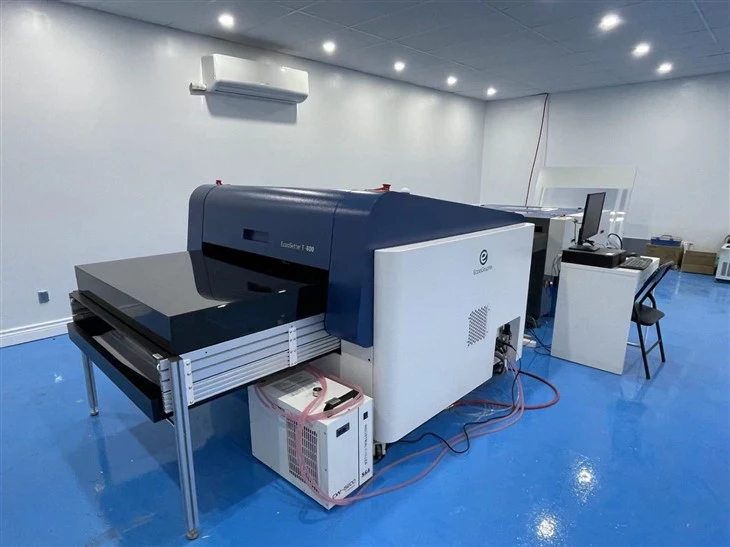

Casos d’instal·laciódel sistema en línia Ecoographix T800A
